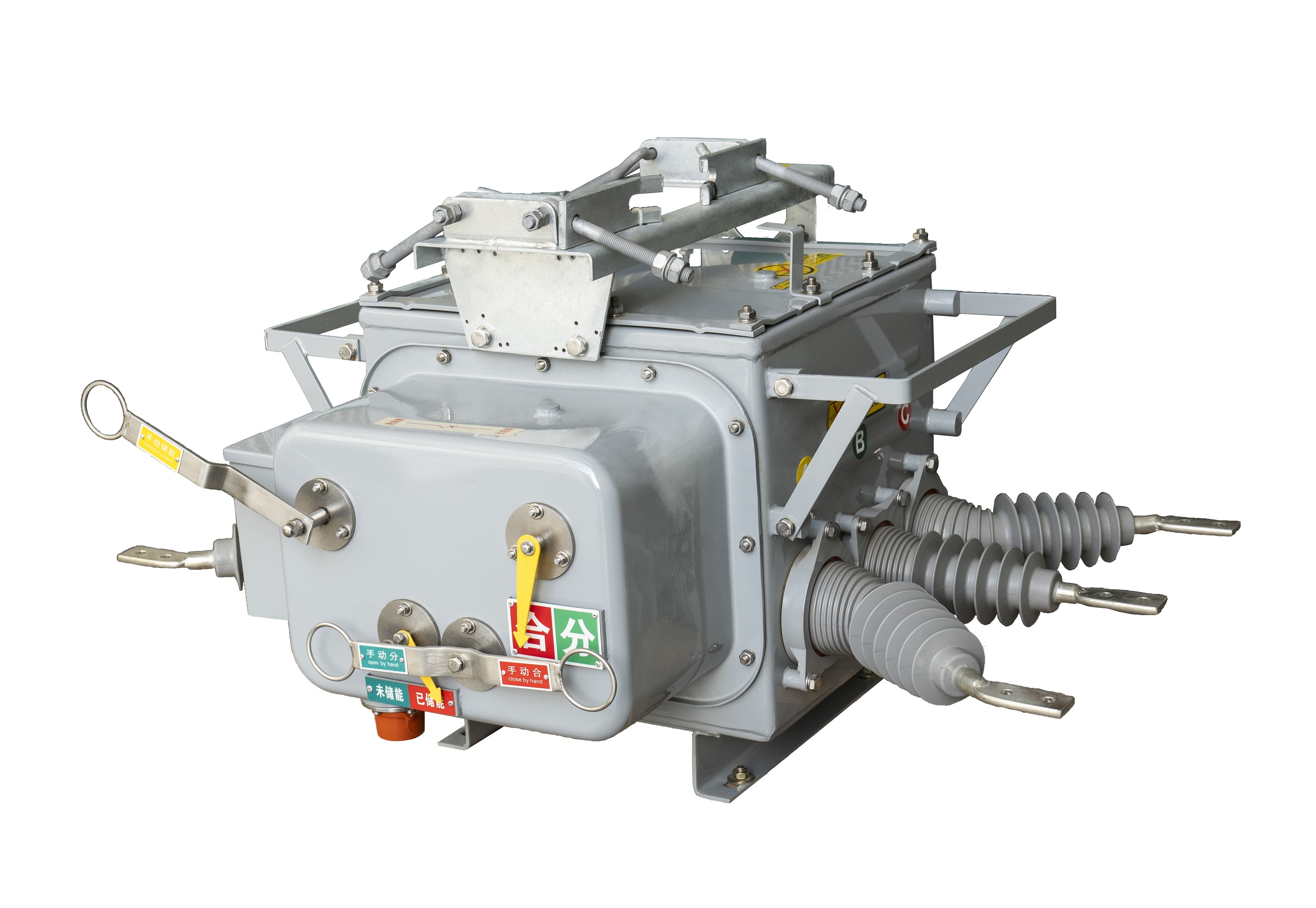

ZW20-12型户外高压交流(分界)真空断路器

0.00
0.00

概述
ZW20-12型户外高压交流分界真空断路器是额定电压12kV的户外高压开关设备,它主要由ZW20型户外高压交流真空断路器本体和
FDR-02故障检测控制器以及外置电压互感器三大部分组成,ZW20-12型断路器是一种免维护产品,是柱上断路器中的佳品。
如若在T接处或用户端(责任分界点)安装一台用户分界断路器(简称看门狗),经过判断确认用户界内发生故障(过流、短路、单相接地
等故障),自动切除单相接地故障和相间短路故障,则可以确保非故障地区用户正常用电。
本产品主要符合以下标准:
GB 1984 高压交流断路器
GB/T 11022 高压开关设备和控制设备标准的共用技术要求控制终端部分
GB/T726-2000 继电器及装置基本实验方法
GB/T17626-4-1998 电磁兼容试验和测量技术电快速顺便脉冲群抗扰度试验
使用环境
周围空气温度:-40℃~+40℃;
海拔高度:不超过1000m;
风压:不超过700Pa(相当于风速35m/s)
空气污秽程度:IV级;
地震烈度:不超过8度;
安装场所:无易燃、爆炸危险、化学腐蚀或剧烈震动的场所;
电网中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
技术特点
密封性能可靠:
具有成熟密封壳体技术、IP67防护等级,壳体采用模具拉伸一次成型工艺加工而成,易于箱体密封,气密性高,机械强度高。
开断性能优越:
开断短路电流25kA可达30次。
安装方式灵活:
可采用柱上吊装或坐装安装方式。
具有免维护特性:
断路器主回路、二次元器件、操作机构均密封在SF6气体(零表压)中,不受外界环境影响,性能稳定、可靠,免维护。
进出线绝缘性能优良:
采用流体硅橡胶套管,使相同间距达到280mm,外绝缘性能优良。
使用安全:
在箱体顶部安装有防爆装置,能有效阻挡物体在开关故障时飞逸出来

自动切除界内单相接地故障:
界内发生单相接地故障时,分界断路器自动分闸;责任用户停电而相邻用户不发生停电。
自动切除界内相同短路故障:
发生相同短路故障时,界内分界断路器经判断后能够主动跳闸,切除保护范围内的故障。
快速定位故障:
界内事故造成分界断路器保护动作后,责任用户停电后,用户可主动上报停电状况,电力公司可快速定位故障点,可迅速派员导现场排
查,或选配通信模块后,分界断路器通过信息通道(无线或有线)可自动上报故障信息及线路状态信息。
监控界内负荷:
若配置通信模块,分界断路器就可以具备保护功能的远方终端,可实现“三遥”建立综合管理系统进行实时监控界内负荷。


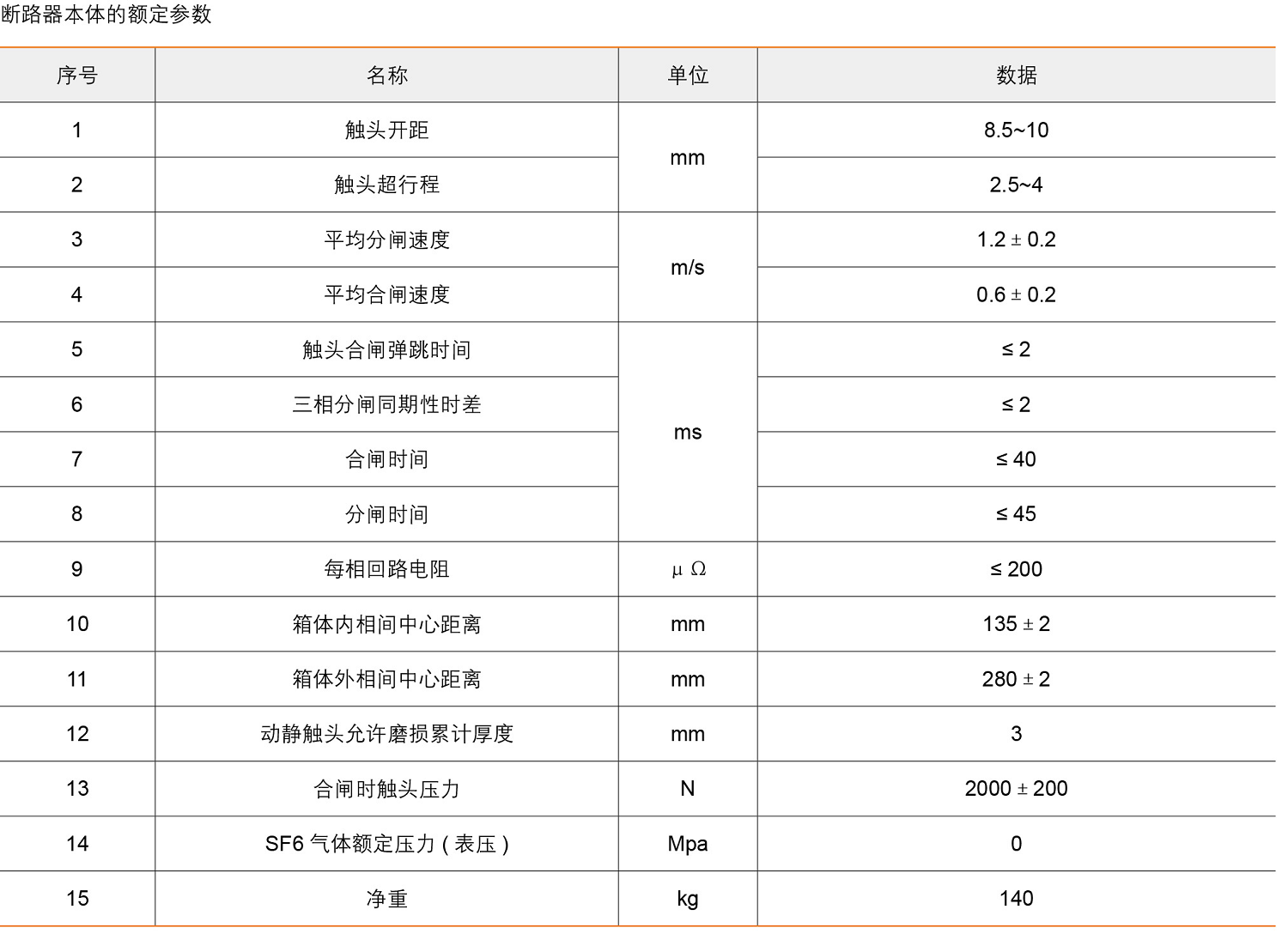

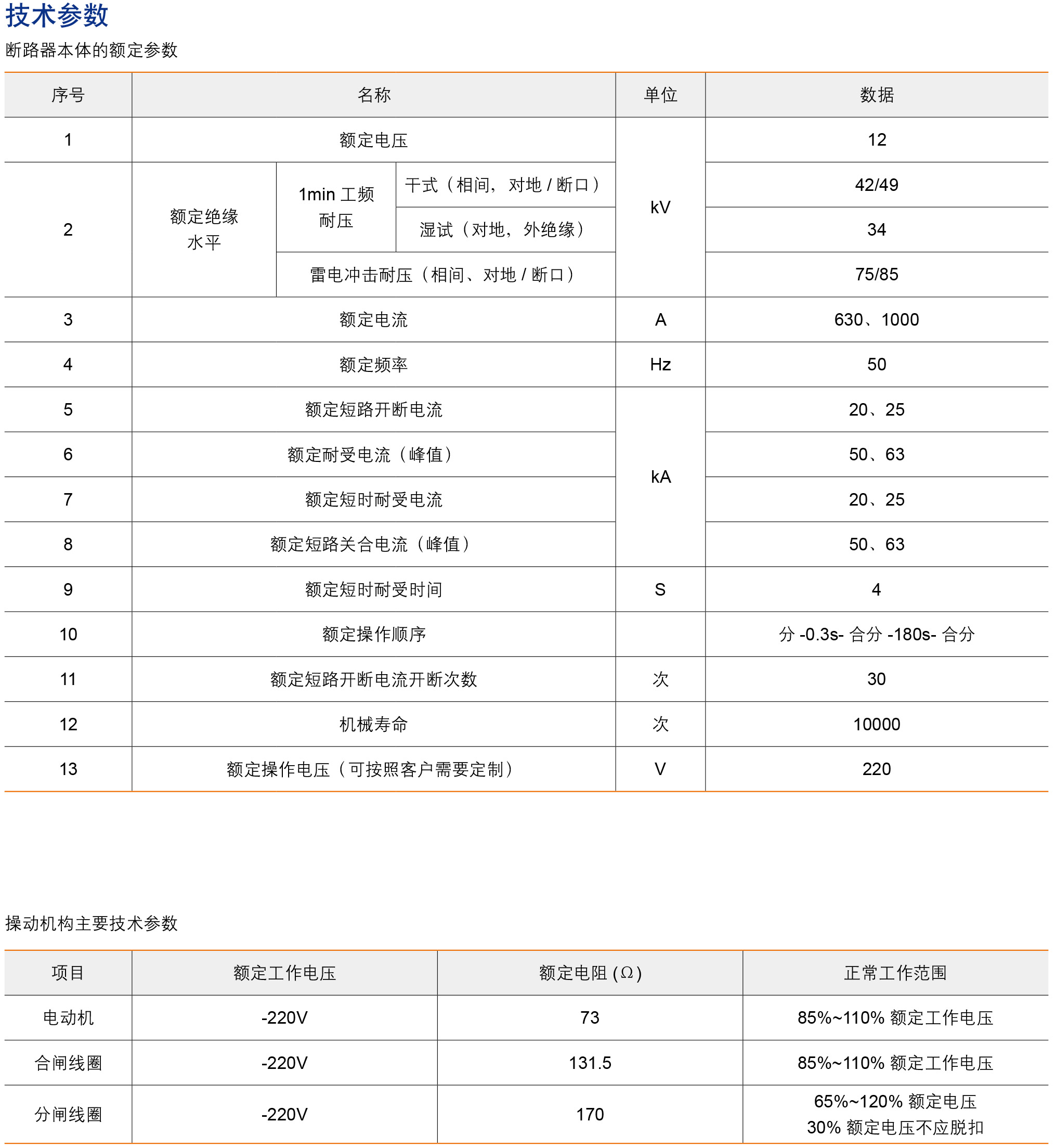

产品的主要电气元器件
电流互感器(CT)
在断路器的本体内A、C相各配置1只电流互感器,变比50~60/5,(也可根据用户需求配置变比)用于相同保护。
零序电流互感器(CT)
控制器电缆连接说明开关内部标配我公司专利产品三相一体穿芯式零序互感器,变比20/1。在零序电流0.2~6A区段,有着良好的线性关系,额定负载下
(0.1VA)的变比误差小于3%。当零序电流为400A时,二次输出电流不小于6A。
外置电压互感器(CT)

运输、验收和储存

运输
运输时必须整台装入封闭的包装箱内加以固定,运输过程中不得翻转、倾斜、应采取防震措施,在搬运、起吊时,严禁搬抬绝缘套管
使非受力件作为受力件受力。
用户收到开关后应进行如下工作:
验收
1、开箱后检查开关外表有无明显的破裂或损坏,铭牌上的技术参数、产品合格证是否符合订货要求。
2、对照产品装箱单检查文件及配件是否齐全。
3、先用机构上的手动合分闸先进行试操作以检查储能、合、分动作是否正常。
4、本产品出厂时已经过严格的出厂检验,用户如需做例行检测,应按规定进行回路电阻、工频耐压等交接试验及涌流、过流、速断
储存
等保护试验参数整定。
装箱、开箱和保管应在干燥的室内进行,产品应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内,长期存放应定期检查环境
是否符合要求。
安装
1、断路器可选择单杆吊装和坐装,也可以选择双杆吊装和坐装
2、断路器外形及安装尺寸
