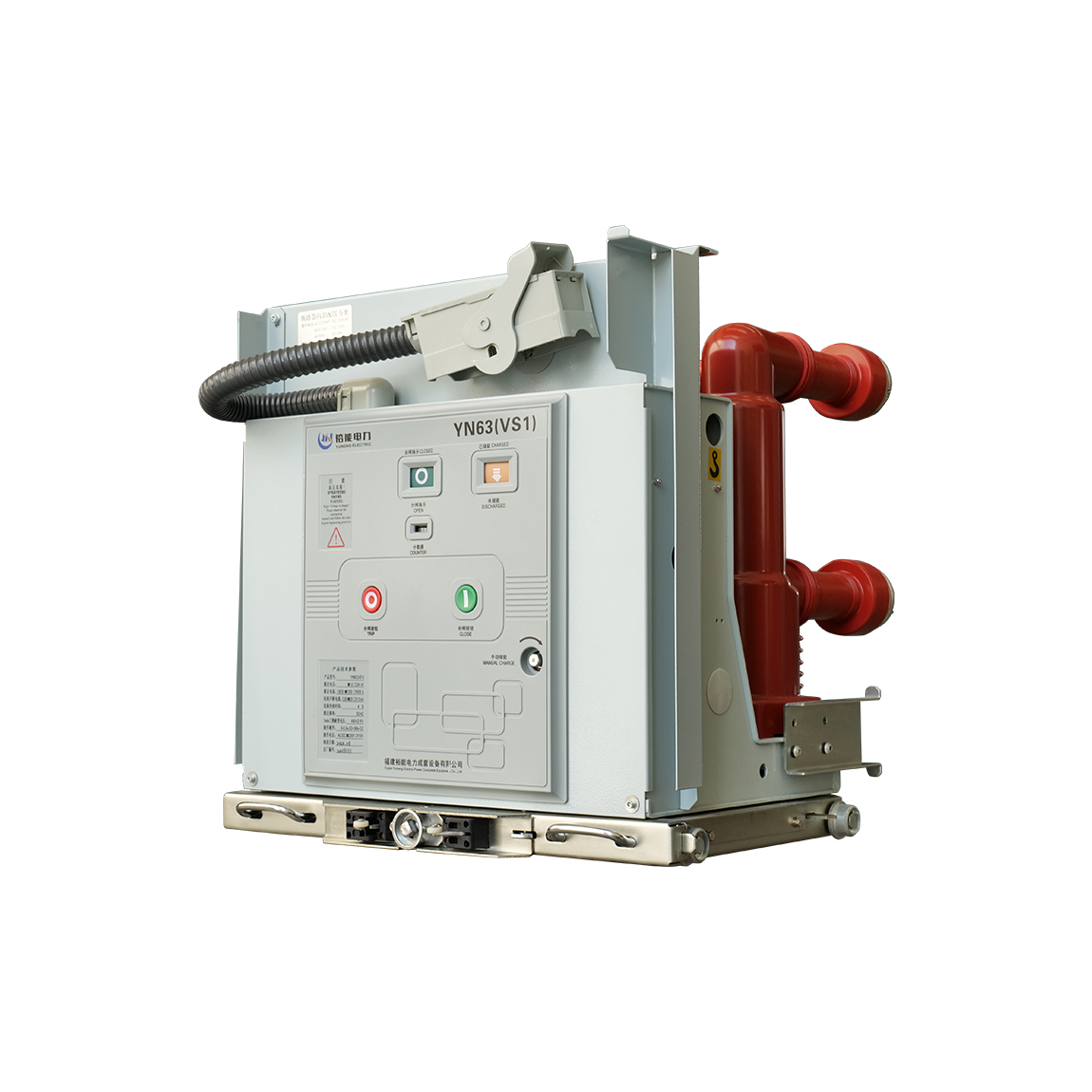

YN63(VS1)型户内高压真空断路器

YN63(VS1)型户内高压真空断路器

0.00
0.00

概述
YN63(VS1)型户内高压真空断路器是三相交流50Hz，额定电压为7.2~12千伏户内高压开关设备。断路器符合我国国家标准GB1984-
2003《交流高压断路器》、JB3855-1996《3.6~40.5kV户内交流高压真空断路器》、DL403-91《10-35kV户内高压真空断路器订货技术
条件》和相关的IEC60694、IEC62271-100标准要求，并具有可靠的联锁功能。
YN63(VS1)型户内高压真空断路器可进行频繁的操作，具有多次开断和快速重合闸的能力。
YN63(VS1)型户内高压真空断路器设计成前后分装结构，既可以作为固定安装的单元，也可与底盘车配装作单独手车使用。




使用条件
正常条件
环境温度：-15℃~40℃(日平均值≤35℃)
环境湿度：日平均相对湿度≤95%
月平均相对湿度≤90%
海拔高度：≤1000m
使用环境：无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所
地震烈度：≤8度
特殊使用条件
顾客若偏离正常使用条件可与制造厂家协商制造。

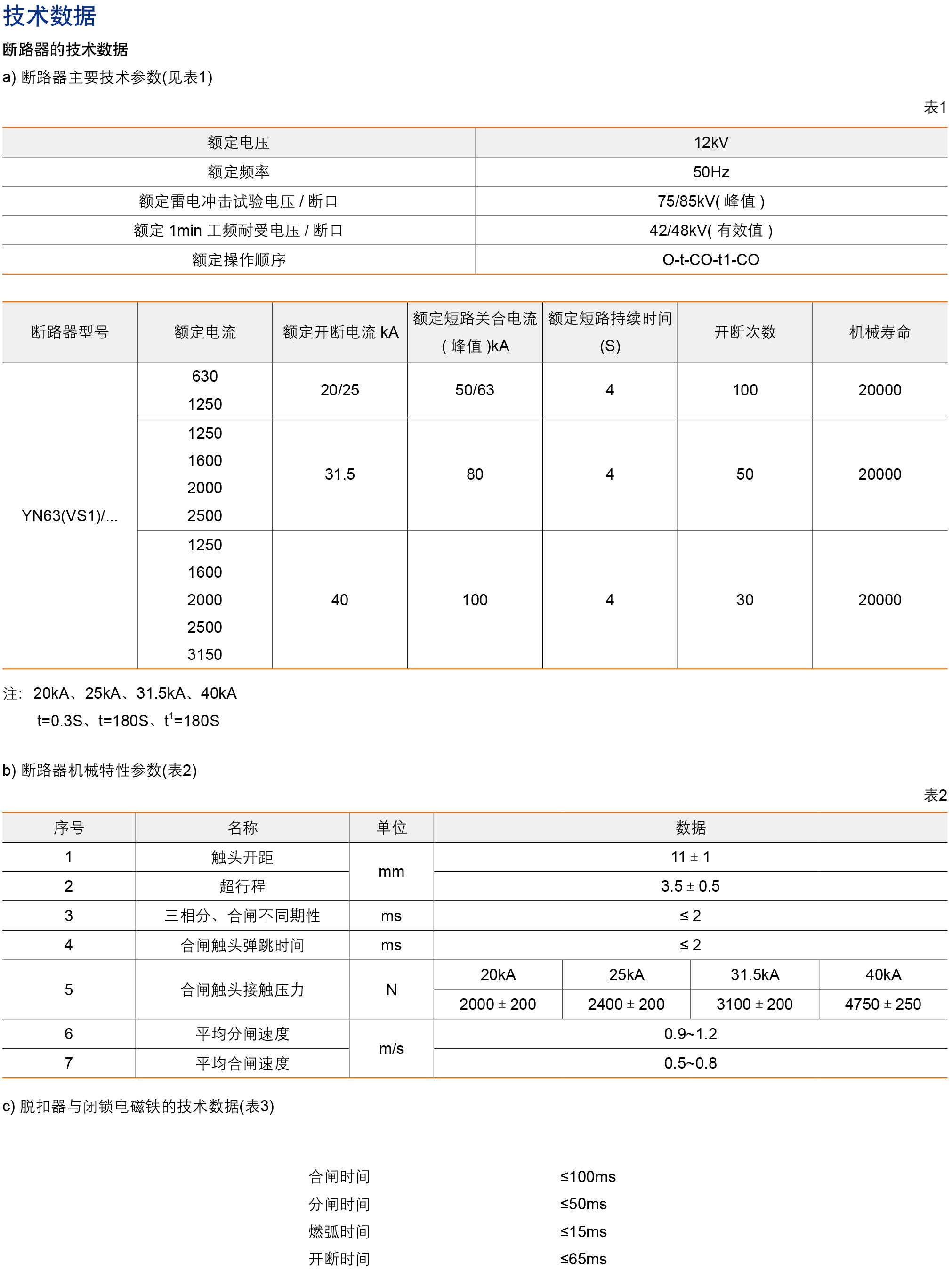

结构与功能
断路器总体结构
YN63(VS1)型户内高压真空断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构。真空灭弧室
纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成。因而它特别抗爬电。这种结构设计，大大地减少了粉尘在灭
弧室表面聚积，不仅可以防止真空灭弧室受到外部因素的影响，而且可以确保即使在湿热及严重污秽环境下，也可对电压效应呈现出高阻
态。
断路器操动机构的结构
操动机构为平面布置的弹簧操动机构，具有手动储能和电动储能。操动机构置于灭弧室前的机箱内，机箱被四块中间隔板分成五个装
配空间，其间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分。YN63(VS1)型户内高压真空断路器将灭弧室与操动机构前
后布置组成统一整体，即采用整体型布局，这种结构设计，可使操作机构的操作性能与灭弧室开合所需性能更为吻合，减少不必要的中间
环节，降低了能耗和噪声，使YN63(VS1)型户内高压真空断路器的操作性能更为可靠。
功能
机构动作原理(图8、9为动作的结构简图)


灭弧室灭弧原理
YN63(VS1)型户内高压真空断路器采用灭弧室，以真空作为灭弧和绝缘介质，灭弧室具有极高的真空度。当动、静触头在操动机构作
用下带电分闸时，在触头间将会产生真空电弧。同时，由于触头的特殊结构，在触头间隙中也会产生适当的纵向磁场，促使真空电弧保持
为扩散型，并使电弧均匀地分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微妙数量级的
时间内就可复合或凝聚触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快补恢复，从而电弧被熄火达到分断的目的。由于采用纵向磁
场控制真空电弧，所以本真空断路器具有强而稳定的开断电流能力。
调试和操作
调试和操作中的各项工作应由受过专门训练、详细了解本装置的开关设备情况的人员进行，工作中必须考虑相应的保护和预防措施。
准备工作(一次回路通电之前)
a) 检查断路器有无损坏或任何其他的损坏的环境影响，若有此现象，应恢复其正常的工作条件。
b) 清除脏污，尤其是在绝缘体表面的脏污，在运输和储存中严禁有大量尘污的侵入。
c) 检查一、二次回路连线的接地体的连接情况。
d) 用手柄手动储能，并进行手动合分闸操作。(请注意：YN63(VS1)型户内高压真空断路器的配置，带合闸闭锁的配置请给辅助电源
或解除相应的联锁装置)操作同时请注意观察相关的指示情况。
e) 从一次回路卸去防尘保护罩，≤1600A电流等级的防尘保护罩，在操作时无须卸去。(请注意绝缘筒顶盖标识)
断路器的操作
拉力弹簧的储能
a) 手动储能：用YN63(VS1)专用储能手柄伸入六角杆中(如图12中7项)，转动20圈左右，从储能指示观察窗中(如图12中5项)看到储能
标记指向已储能。
b) 电动储能：使电机得电自动进行储能，储能到位后电机自动切



功能单元作用和实现方式
与柜体配合过程操作
a) YN63(VS1)型户内高压真空断路器通过转运小车推入柜中。
断路器底盘车锁板与柜体进入配合状态，此时断路器时到试验/隔离位置；在二次操作电源得电情况下(由于闭锁方案的选择，见5.2)
可以进行分合闸操作。
b) 用YN63(VS1)专用推进手柄插入丝杆四方头中(如图12中8项)顺时针转动20圈，听到推进小车内部“嗒”的一声表示到达工作位置
同时柜体指示信号受损。
c) 只能在工作试验位置和试验位置才能进行分合闸的操作，而且合闸之后不能移动断路器手车。
合闸闭锁
YN63(VS1)型户内高压真空断路器按顾客的需要配置合闸闭锁；在二次电源不带电时，只可分闸操作，不可进行合闸操作。
内部“防跳”保护
YN63(VS1)型户内高压真空断路器内部安装了防止多次重合的联锁装置
过电流保护
机构的过电流脱扣器由电流互感器整定，其电路依靠分装的过电流继电器触头动作闭合，过电流保护的动作电流由继电器整定。(过
电流脱扣器数量依次可选)
储运
运输
YN63(VS1)型户内高压真空断路器是单独包装，固定于框架内并作相应的防护，在操动机构外壳两侧板上各有一个标志适当的起吊
孔，作为起重断路器之用。
注意：起吊滑车应钩在断路器起吊位置，保证过程中不受冲击和机械操作的应力。
仓储
真空断路器在使用前必须储存在干燥、无尘埃及通风良好的场所。同时断路器必须处于分闸位置，而且拉力弹簧机构处于未储能状
态
维修
为使断路器可靠地运行，所需进行的维修工作的间隔时间和维修范围将取决于工作环境的影响、操作次数，运行时间以及开断短路电
流等诸因素。维修工作必须由培训，熟悉本装置的开关设备特性的人员担任。顾客可以打开面板机构进行一些适当的维护(包括润滑)。禁
止对断路器进行违规操作。
操作过程可能出现的问题：

随机文件
a) 产品合格证
b) 出厂检验报告
3) 安装使用说明书
4) 装箱单
订货须知
顾客在订货时应注明
a) 断路器名称、型号、规格及订货数量；
b) 断路器额定电压、额定电流及额定短路开断电流；
c) 可选元件方案；
d) 额定操作电压；
e) 备品、备件的名称及数量；
f) 顾客若有其它特殊要求，可在订货说明。
机构内部电气接线原理图
固定式(见16页图11,17页图12)
手车式(见18页图13,19页图14)
